VALVOLA DI RITEGNO A CLAPET DI ESTREMITÀ in acciaio inox

Immagine
  • PN 10
  • DN 80 - 2000
  • Per colletttori a gravità

Le valvole a Clapet in acciaio inox AISI 304L sono apparecchiature meccaniche ad asse orizzontale con otturatore a cerniera a presidio delle condotte fognarie a gravità. Sono progettate per il controllo dei flussi a valle e a monte del punto di installazione.

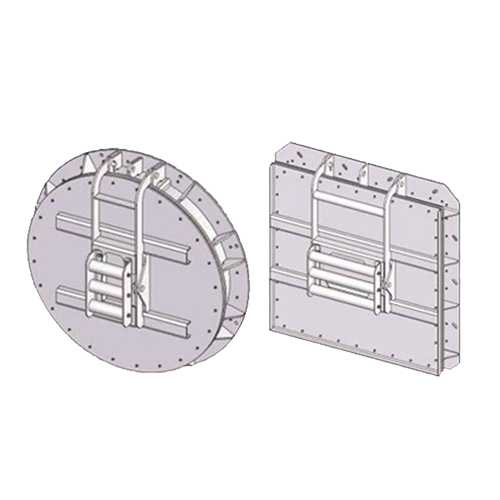

La gamma è disponibile nella versione tonda e nella versione quadrata. Versione tonda: da DN80 a 2000 (su muro di cemento o con flange), versione quadrata da L = 80x80 a L = 2000x2000 per installazione su parete.

La valvola tonda può essere accoppiata direttamente con una flangia PN10 o su muro di cemento, tipicamente la parete del pozzetto. La valvola quadrata deve essere installata direttamente sul muro di cemento.

Queste valvole sono state progettate per l’impiego con acqua pulita, piovana, acqua grezza e acqua usata non depurata, sia nelle fognature che nell’irrigazione e negli impianti di depurazione.

Caratteristiche:

Conformi alla normativa americana AWWA C561-04

Conformi alla DIN 19569/4

- Valvole di non ritorno classe da 3 a 5 per l'acqua e classe 4 per le condizioni delle reti fognarie

Flangia PN10 per la versione tonda flangiabile in conformità alla EN 1092-2, ISO 7005-2

Tenuta unidirezionale con garanzia del 100% fino a 5 m.c.a

Materiali:

Telaio: AISI 304L

Otturatore: AISI 304L

Anello premi-guarnizione: AISI 304L

Bulloni: AISI 304

Struttura di supporto e contrappesi: AISI 304L

Guarnizioni di tenuta: EPDM
