GIUNTO DI SMONTAGGIO A SOFFIETTO METALLICO

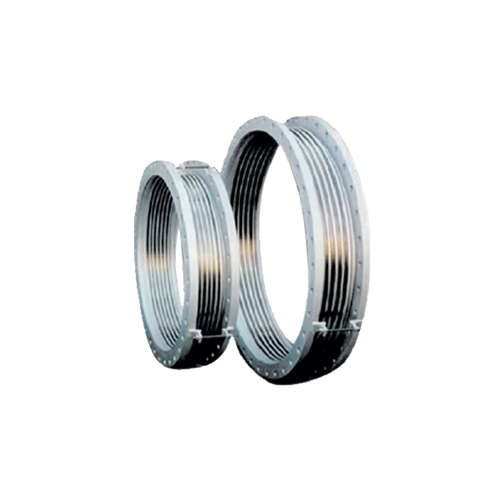

Immagine
  • DN 50 - 2000
  • PN 10 - 16 - 25 - 40



I giunti di smontaggio a soffietto sono dei compensatori assiali di ingombro molto ridotto che si utilizzano per agevolare il montaggio e la manutenzione delle apparecchiature idrauliche (specie di grande dimensione) in cantiere. I tiranti di smontaggio sono dimensionati per effettuare la compressione del giunto; sopportano quindi la sola forza di deformazione assiale del soffietto. L’installazione dei giunti di smontaggio richiede quindi che il sistema sia in grado di contrastare la spinta di fondo dovuta alla pressione interna del fluido transitante nel soffietto, grazie all’esistenza di punti fissi. Se la spinta di fondo non può essere assorbita in modo adeguato per mancanza di punti fissi in condotta, è sufficiente sostituire parte dei bulloni degli accoppiamenti flangiati con tiranti passanti.

Applicazioni: Acquedotto Irrigazione

Caratteristiche:

Escursione assiale massima in funzione del DN e del PN

Test idraulico secondo EN 12266

Flange secondo EN 1092-1

Rivestimento epossidico delle flange in conformità alla EN 14901

Certificazione da ente terzo accreditato per la conformità per le parti applicabili al D.M. 174 per il contatto con acqua potabile

Materiali:

Soffietto: Acciaio ASTM A 240 Tp. 321/304

Convogliatore (optional): Acciaio ASTM A 240 Tp. 321/304

flange: acciaio al carbonio

tiranti di smontaggio: Acciaio inox AISI 304

Tiranti di forza (Optional): acciaio zincato

Protezione dalla corrosione:

Rivestimento epossidico di spessore minimo 150 micron per le flange al carbonio
