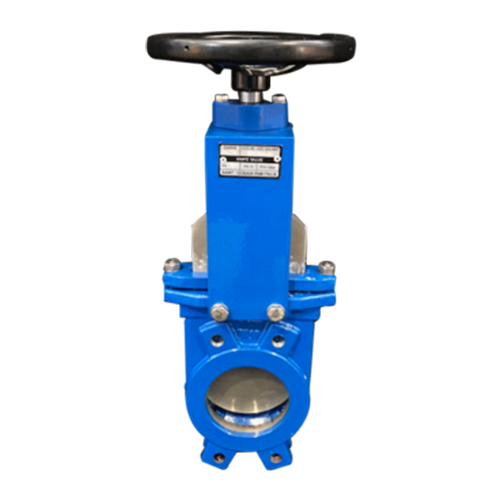

      GHIGLIOTTINE MONOBLOCCO UNIDIREZIONALI

      • DN 50 - 400
      • PN 10



      La valvola a ghigliottina è un organo di sezionamento flangiato per acque reflue. La sua lama rettangolare smussata scorrevole all’interno di un corpo a sezione circolare ed il suo innovativo sistema di tenuta, la rendono particolarmente adatta al trasporto di acque nere, nell’industria tessile ed alimentare.

      Questa valvola è utilizzabile per le acque di scarico grezze, il fango, le acque con sedimenti, in stazioni di depurazione e/o per condotte fognarie in pressione; per liquidi che contengono solidi in sospensione con una percentuale massima del 5%. Progettata per applicazioni quali: trattamento acque reflue, stazioni di pompaggio, miniere, impianti chimici, industria alimentare, svuotamento silos, industria della carta.

      La valvola può essere installata tra due flange o, utilizzando una flangia dalla parte opposta, come terminazione di linea. La tenuta è sostituibile senza smontare la valvola dalla condotta.

      Applicazioni: Fognatura

      Caratteristiche:

      - Monoblocco

      - Unidirezionale

      - Asta non saliente

      - Scartamento serie 20 secondo EN 558+A1:2012

      - Flange PN10 secondo EN 1092-2:1999 (DIN 2501) e EN 7005-2

      - Marcatura secondo EN 19:2005

      - Test idraulico secondo EN 12266-1

      - Predisposte alla motorizzazione con comando a volantino

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-400-15 secondo EN 1563

      - Carter e premistoppa: ghisa sferoidale EN-GJS-500-7

      - Albero: acciaio inox Acciaio Inox 1.4021

      - Elastomeri tenuta: NBR secondo EN 681-1 – EPDM a richiesta

      - Lama: acciaio inox 1.4301 – AISI 304

      - Tenuta sul corpo: acciaio inox 1.4301 – AISI 304

      - Viteria: A2

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Attuatore elettrico

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 200 micron
